| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ELECMAN |
| मॉडल संख्या: | ईएस-520 |
| न्यूनतम आदेश मात्रा: | 100 पीसी |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बुने हुए बैग के साथ बंडलों में पैक किया गया |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 10000 पीसी / दिन |
| सामग्री: | इस्पात | सतह खत्म: | ईजी/एचडीजी/पीजी/पाउडर लेपित/सादा/एल्यूमीनियम/स्टेनलेस स्टील |
|---|---|---|---|
| टाइप: | सी टाइप | आकार: | 1-5/8"* 13/16"(41*21मिमी) |
| मानक लंबाई: | 10"(3.05 मीटर) और 20"(6.09 मीटर) | मोटाई: | 12 जीए (2.6 मिमी) |
| हाई लाइट: | पीजी स्ट्रट सी चैनल,ईजी स्ट्रट सी चैनल,ईजी 12 गेज स्ट्रट चैनल |
||

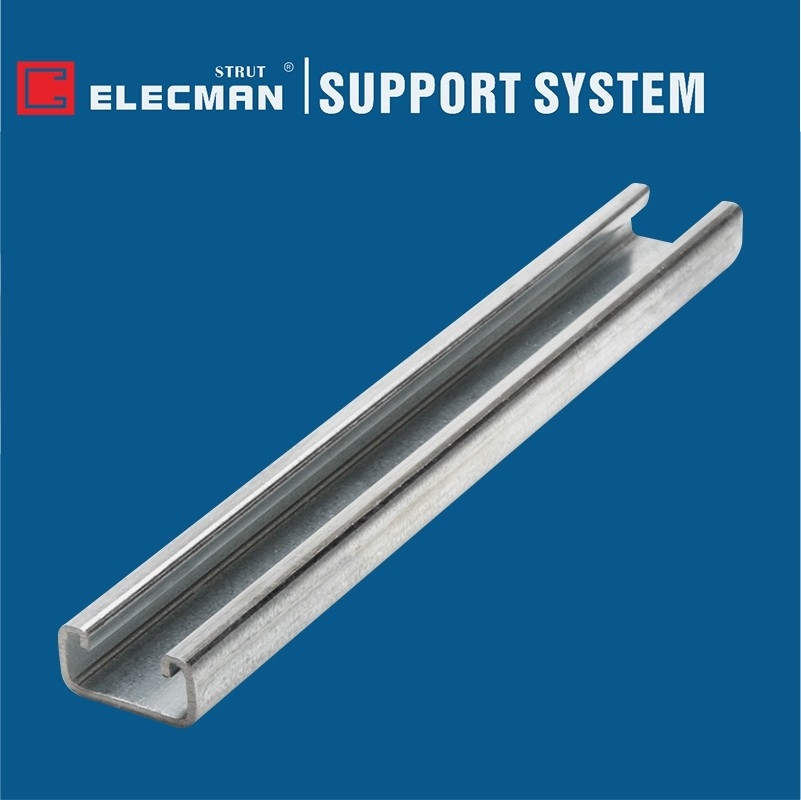

ELECMAN ® 1-5/8" * 13/16"(41*21mm) जस्ती स्टील स्ट्रट चैनल ES-520
अनुप्रयोग
ELECMAN®1-5/8" * 13/16" (41*21mm) गैल्वेनाइज्ड स्टील स्ट्रट चैनल ES-520 सपोर्ट स्ट्रट सिस्टम का मूल घटक है, और स्टील फ्रेम और फिक्स्चर बनाने के लिए इस्तेमाल की जाने वाली एक स्लेटेड स्टील माउंटिंग रेल है।स्ट्रट चैनल एक मानक के रूप में गैल्वेनाइज्ड स्टील शीट (कार्बन स्टील) से निर्मित होता है, फिर भी विशेष अनुरोध पर, हम स्टेनलेस स्टील चैनल भी प्रदान करते हैं।
विशेषताएँ
निर्माण में स्ट्रट चैनल का मुख्य लाभ यह है कि विभिन्न विशेष स्ट्रट-विशिष्ट फास्टनरों और बोल्टों का उपयोग करते हुए, स्ट्रट चैनल में लंबाई और अन्य मदों को तेजी से और आसानी से जोड़ने के लिए कई विकल्प उपलब्ध हैं।इसे न्यूनतम उपकरणों और केवल मध्यम प्रशिक्षित श्रम के साथ बहुत तेजी से इकट्ठा किया जा सकता है, जिससे कई अनुप्रयोगों में लागत में काफी कमी आती है।एक स्ट्रट चैनल संस्थापन को अक्सर जरूरत पड़ने पर अपेक्षाकृत आसानी से संशोधित या जोड़ा जा सकता है।
विशिष्टता डेटा
ELECMAN पूर्ण आकार 1-5/8" * 13/16" (41*21mm) गैल्वेनाइज्ड स्टील स्ट्रट चैनल ES-520 प्रदान करता है।
| अनुभाग गुण | 1-1 अक्ष | 2-2 अक्ष | ||||||
| बिल्ली।# | डब्ल्यूटी/एफटी | क्षेत्र | नौवीं | एसएक्स | आरएक्स | आईयू | एसवाई | रयू |
| एलबीएस। | वर्ग.इन. | में | में | में | में | में | में | |
| ईएस-520 | 1.32 | 0.375 | 0.030 | 0.062 | 0.282 | 0.140 | 0.172 | 0.600 |
| स्वीकार्य बीम लोड - इंच में अवधि | ||||||||||||
| बिल्ली।# | तनाव | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ईएस-520 | 1/240 | 530 | 420 | 350 | 300 | 260 | 210 | 175 | 150 | 130 | 120 | 105 |
| 500 | 320 | 220 | 160 | 125 | 80 | 55 | 40 | 30 | 25 | 20 | ||
| 1. एलबीएस में कुल स्थिर भार। 2.ऊपरी लाइन अधिकतम स्वीकार्य यूनिफॉर्म लोड है जो सरल बीम की स्थिति के आधार पर एक्स-एक्सिस के बारे में 25000 पीएसआई झुकने वाला तनाव पैदा करता है। 3. निचली रेखा कुल यूनिफ़ॉर्म लोड दिखाती है जो स्पैन के 1/240वें हिस्से का विक्षेपण उत्पन्न करती है (यानी: ½। 120" स्पैन के लिए डीईएफ़।) 4. 25000 साई स्ट्रेस पर स्वीकार्य केंद्र केंद्रित लोड प्राप्त करने के लिए ऊपरी पंक्ति में मानों को 0.5 से गुणा करें।0.8 से विक्षेपण। 5. * स्पॉट वेल्ड शीयर द्वारा सीमित लोड। 6. छिद्रित चैनल के लिए, 4 "वेल्ड रिक्ति के कारण वेल्ड सीमित भार 0.75 तक कम करें। 7.*** 25,000 पीएसआई डिजाइन तनाव द्वारा नियंत्रित लोड। |
||||||||||||
| स्वीकार्य कॉलम लोड - इंच में कॉलम की असमर्थित ऊंचाई | ||||||||||||
| बिल्ली।# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ईएस-520 | 5600 | 4960 | 4280 | 3595 | 2940 | 1895 | *** | *** | *** | *** | *** | |
|
1. कॉलम लोड अनुमेय अक्षीय भार हैं जो सेक्शन सेंट्रोइड पर लागू होते हैं।स्लॉट चेहरे पर लगाए गए भार को सनकीपन के लिए कम किया जाना चाहिए। 2. दिखाए गए स्वीकार्य कॉलम लोड अन्य स्थितियों के मूल्यांकन के लिए आवश्यक एक प्रभावी लंबाई कारक K=0.8 मानक इंजीनियरिंग अभ्यास पर आधारित हैं। |
||||||||||||
पैकिंग जानकारी
पैकिंग बहुत महत्वपूर्ण है, अच्छी पैकिंग ग्राहकों को ब्रांड छवि को बेहतर बनाने में मदद कर सकती है, अच्छी पैकिंग भी ग्राहकों को लंबे समय तक उत्पादों को अच्छी तरह से स्टॉक करने में मदद कर सकती है।ELECMAN® स्ट्रट चैनल आमतौर पर बंडलों में पैक किए जाते हैं, छोटे बंडल या बड़े बंडल दोनों उपलब्ध हैं।ELECMAN ग्राहकों की किसी भी पैकिंग आवश्यकताओं का पालन कर सकता है।
