2 "आईएमसी कठोर थ्रेडेड फॉर्म 7 नाली निकाय विद्युत Condulets X प्रकार

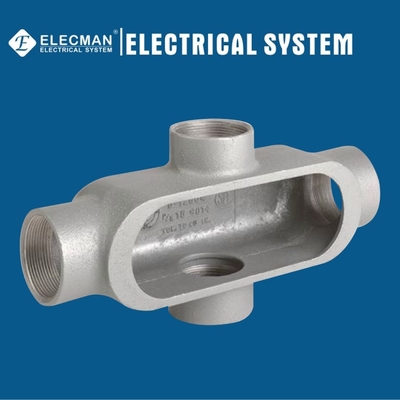

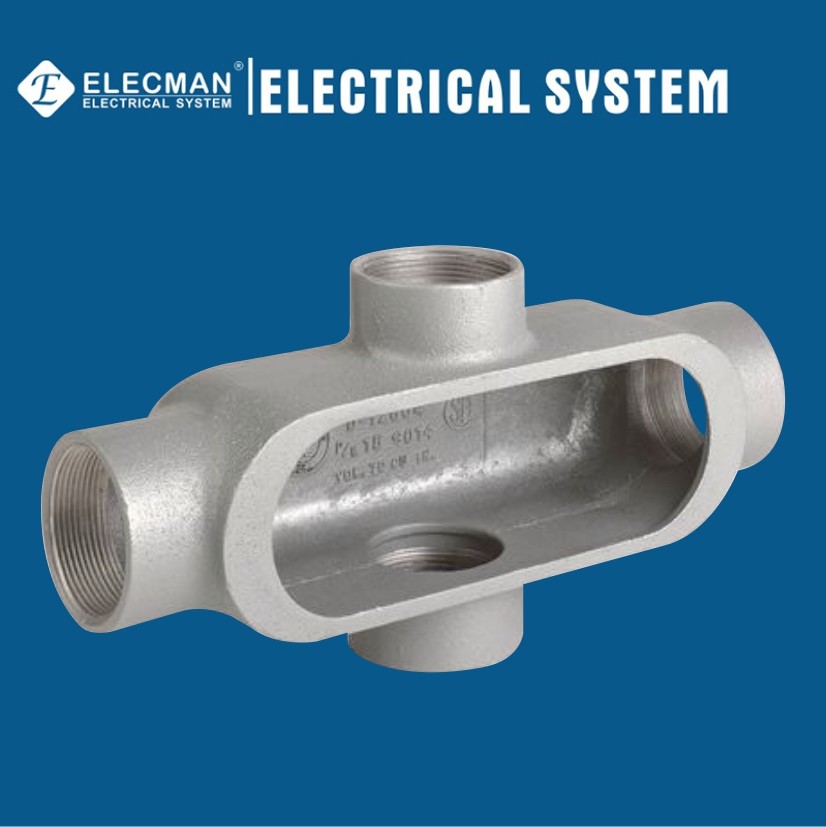

ELECMAN® फॉर्म 7 ग्रे आयरन 1/2" - 2" आईएमसी/कठोर नाली बॉडी थ्रेडेड एक्स प्रकार

अनुप्रयोग

ELECMAN® फॉर्म 7 ग्रे आयरन 1/2" - 2" आईएमसी/कठोर नाली बॉडी थ्रेडेड एक्स प्रकार ग्रे आयरन से निर्मित होते हैं, जो बेहतर संक्षारण प्रतिरोधी कोटिंग और एनपीटी पतला हब के साथ गर्म डूबा हुआ गैल्वेनाइज्ड, जिंक प्लेटेड या एल्यूमीनियम एनामेल्ड फिनिश के साथ पूरा होता है।स्थापित किए जा रहे कंडक्टरों के लिए पुल आउटलेट के रूप में कार्य करता है, नाली प्रणाली में 90 डिग्री मोड़ सक्षम बनाता है और कंडक्टरों में स्प्लिसेस और नल बनाने के लिए उद्घाटन प्रदान करता है।UL514A सूचीबद्ध है और 1/2" से 2" आकारों में उपलब्ध है।

विशेषताएँ

• हब में चिकनी, गोलाकार इंटीग्रल झाड़ियाँ कंडक्टर इन्सुलेशन की रक्षा करती हैं।
• तंग, कठोर जोड़ों और उत्कृष्ट ज़मीनी निरंतरता के लिए सटीक रूप से टैप किए गए, पतले धागे।
• कास्ट कवर और गैसकेट के साथ ग्रे आयरन बॉडी गीले स्थानों में उपयोग के लिए उपयुक्त हैं।
• अद्वितीय क्लिप कवर डिज़ाइन बाद में किसी भी समय आसानी से हटाने की अनुमति देता है, नाली के शरीर को नुकसान पहुंचाए बिना, कवर को क्लिप से सुरक्षित किया जाता है, स्क्रू से नहीं।
• फ्लैट बैक डिज़ाइन आसानी से तार खींचने के लिए अधिक घन सामग्री प्रदान करता है, और स्प्लिसिंग के लिए अधिक जगह प्रदान करता है, अधिक स्थिर स्थापना के लिए सपाट सतहों पर फ्लश और फिट बैठता है।
• चिकनी हब बुशिंग और कवर ओपनिंग कंडक्टर इन्सुलेशन की रक्षा करते हैं।
• चिकने हब खुलने से आसानी से नाली जुड़ जाती है।
• पैन-हेड कवर स्क्रू कवर क्लिप को सुरक्षित करते हैं और बेहतर स्क्रूड्राइवर सीटिंग और टॉर्क प्रदान करते हैं।नुकसान को रोकने के लिए कवर स्क्रू और क्लिप कैप्टिव हैं।
• हब आकार (इंच), बॉडी शैली, अनुपालन डेटा, अधिकतम तार संख्या/आकार और बॉडी में ढाली गई घन क्षमता।

प्रमाणपत्र और अनुपालन

ELECMAN® फॉर्म 7 ग्रे आयरन आईएमसी/कठोर नाली बॉडी थ्रेडेड एक्स प्रकार निम्नलिखित विशिष्टताओं के लिए निर्मित होते हैं:

• यूएल मानक 514ए
• फेड.विशेष.WC-586D
• नेमा:एफबी-1

विशिष्टता डेटा

ELECMAN फुल साइज़ फॉर्म 7 गैरी आयरन IMC/रिगिड कंड्यूट बॉडी थ्रेडेड X प्रकार प्रदान करता है।

फॉर्म 7 नाली बॉडी एक्स प्रकार (थ्रेडेड प्रकार)
सलेटी लोहा
	बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी
	GX050	1/2"	5.500	3.063	2.188
	GX075	3/4"	6.250	3.250	2.688
	जीएक्स100	1"	7.063	3.688	2.813
	जीएक्स125	1-1/4"	7.625	4.188	2.563
	जीएक्स150	1-1/2"	8.188	4.563	2.813
	जीएक्स200	2"	9.250	5.188	3.438

पैकिंग जानकारी

पैकिंग बहुत महत्वपूर्ण है, अच्छी पैकिंग ग्राहकों को ब्रांड छवि को बेहतर बनाने में मदद कर सकती है, अच्छी पैकिंग ग्राहकों को उत्पादों को लंबे समय तक स्टॉक में रखने में भी मदद कर सकती है।आंतरिक पैकिंग के लिए छोटे कार्टन बक्से या सेल्फ सीलिंग प्लास्टिक बैग का उपयोग करें, बाहरी पैकिंग के लिए अच्छी गुणवत्ता वाले नालीदार कार्टन का उपयोग करें।ELECMAN ग्राहकों की किसी भी आवश्यकता का पालन कर सकता है।

अधिक विशिष्टताएँ

ELECMAN अधिक विशिष्टता और प्रकार फॉर्म 7 ग्रे आयरन आईएमसी/कठोर नाली निकाय थ्रेडेड प्रकार प्रदान करता है।

फॉर्म 7 नाली बॉडी एलबी प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GLB050	1/2"	4.500	1.313	2.188	सलेटी लोहा एलबी प्रकार थ्रेडेड कनेक्शन
GLB075	3/4"	5.500	1.500	2.500
जीएलबी100	1"	6.438	1.750	2.813
जीएलबी125	1-1/4"	6.563	2.188	3.375
जीएलबी150	1-1/2"	7.125	2.438	3.625
जीएलबी200	2"	8.125	3.000	4.375
जीएलबी250	2-1/2"	10.500	4.250	5.313
GLB300	3"	10.625	4.250	6.063
जीएलबी325	3-1/2"	12.625	5.188	6.563
जीएलबी400	4"	12.625	5.188	7.000
फॉर्म 7 नाली बॉडी एलएल प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GLL050	1/2"	4.563	2.125	1.438	सलेटी लोहा एलएल प्रकार थ्रेडेड कनेक्शन
GLL075	3/4"	5.125	2.375	1.688
जीएलएल100	1"	6.063	2.688	1.875
जीएलएल125	1-1/4"	6.563	3.188	2.375
जीएलएल150	1-1/2"	7.125	3.500	2.625
जीएलएल200	2"	8.125	4.125	3.250
फॉर्म 7 नाली बॉडी एलआर प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GLR050	1/2"	4.563	2.125	1.438	सलेटी लोहा एलआर प्रकार थ्रेडेड कनेक्शन
GLR075	3/4"	5.125	2.375	1.688
जीएलआर100	1"	6.063	2.688	1.875
जीएलआर125	1-1/4"	6.500	3.125	2.250
जीएलआर150	1-1/2"	7.188	3.500	2.500
जीएलआर200	2"	8.188	4.063	3.250
फॉर्म 7 नाली बॉडी सी प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GC050	1/2"	5.313	1.313	1.375	सलेटी लोहा सी प्रकार थ्रेडेड कनेक्शन
GC075	3/4"	6.000	1.563	1.688
जीसी100	1"	7.000	1.750	1.875
जीसी125	1-1/4"	7.625	2.188	2.375
जीसी150	1-1/2"	8.818	2.438	2.625
जीसी200	2"	9.250	3.000	3.250
जीसी250	2-1/2"	12.188	4.188	3.625
जीसी300	3"	12.188	4.187	4.438
फॉर्म 7 नाली बॉडी टी प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GT050	1/2"	5.500	2.250	1.875	सलेटी लोहा टी प्रकार थ्रेडेड कनेक्शन
GT075	3/4"	6.125	2.438	2.125
जीटी100	1"	7.063	2.750	2.313
जीटी125	1-1/4"	7.625	3.188	2.375
जीटी150	1-1/2"	8.188	3.500	3.500
जीटी200	2"	9.250	4.125	4.125
जीटी250	2-1/2"	12.000	5.750	5.750
जीटी300	3"	12.188	5.875	5.875
जीटी325	3-1/2"	14.250	6.813	6.813
जीटी400	4"	14.250	6.813	6.813
फॉर्म 7 नाली बॉडी टीबी प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
जीटीबी050	1/2"	5.500	1.313	2.750	सलेटी लोहा टीबी प्रकार थ्रेडेड कनेक्शन
जीटीबी075	3/4"	6.125	1.562	3.063
जीटीबी100	1"	7.063	1.750	3.250
जीटीबी125	1-1/4"	7.625	2.188	2.438
जीटीबी150	1-1/2"	8.188	2.428	2.625
जीटीबी200	2"	9.250	3.000	2.250
फॉर्म 7 नाली बॉडी एक्स प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GX050	1/2"	5.500	3.063	1.875	सलेटी लोहा एक्स प्रकार थ्रेडेड कनेक्शन
GX075	3/4"	6.250	3.250	2.188
जीएक्स100	1"	7.063	3.688	2.313
जीएक्स125	1-1/4"	7.625	4.188	2.375
जीएक्स150	1-1/2"	8.188	4.563	2.625
जीएक्स200	2"	9.250	5.188	3.250
फॉर्म 7 नाली बॉडी ई प्रकार (थ्रेडेड प्रकार)
बिल्ली #	व्यापार का आकार	मंद ए	मंद बी	मंद सी	विवरण	चित्रों
GE050	1/2"	4.563	3.131	1.438	सलेटी लोहा ई टाइप थ्रेडेड कनेक्शन
GE075	3/4"	5.188	1.500	1.688
जीई100	1"	6.063	1.750	1.875
