| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ELECMAN |
| प्रमाणन: | UL |
| मॉडल संख्या: | आरएससी |
| न्यूनतम आदेश मात्रा: | 100 पीसीएस |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बुने हुए बैग के साथ बंडलों में पैक किया गया |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 10000 पीसी / दिन |
| सामग्री: | कार्बन स्टील (Q195) | सतह खत्म: | गर्म डूबा हुआ जस्ती |
|---|---|---|---|
| प्रकार: | मोटी दीवार | आकार: | 1/2 इंच - 6 इंच |
| लम्बाई: | 10 फीट, 3.05 मीटर | संबंध: | लड़ी पिरोया हुआ |
| हाई लाइट: | गर्म डुबकी जस्ती आरएससी कंडक्ट,1-1/2" कठोर इस्पात नली,UL6 ANSI 80.1 कठोर इस्पात नलिका |
||

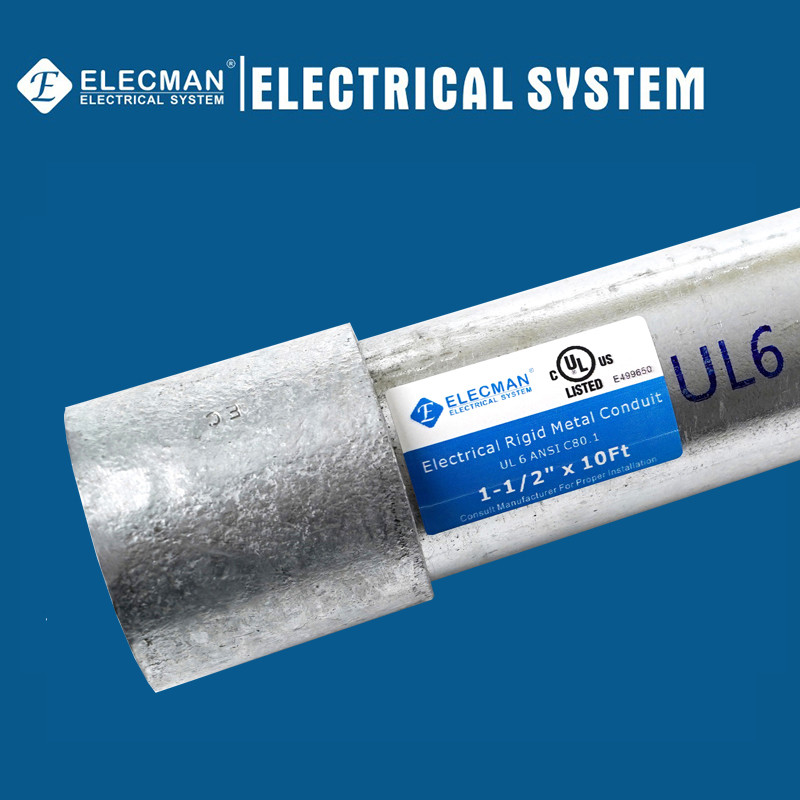

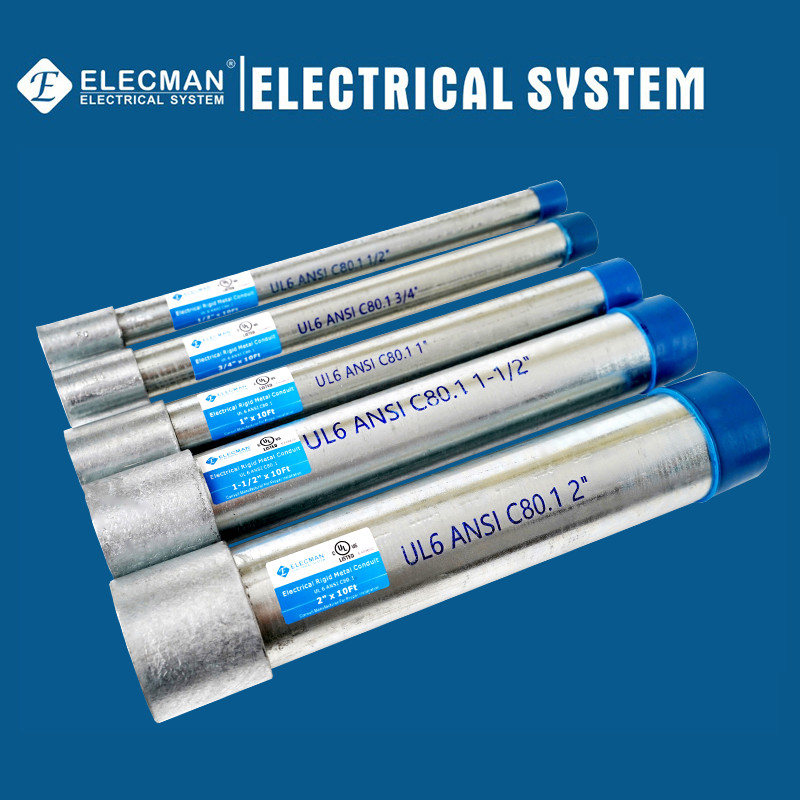

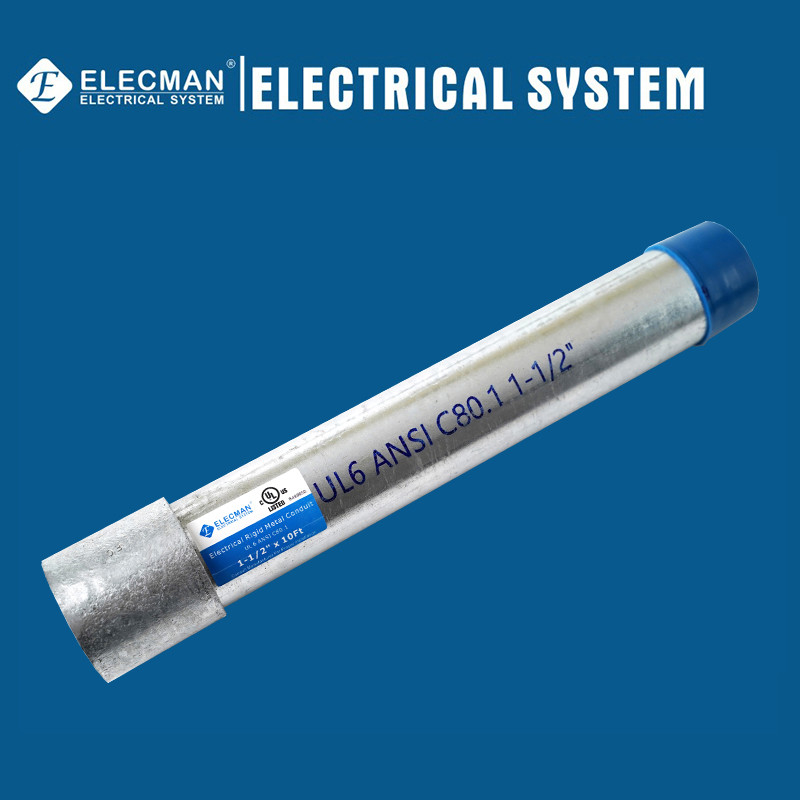

ELECMAN ®1-1/2" कठोर इस्पात कंडक्ट गर्म डुबकी जस्ती आरएससी कंडक्ट UL6 ANSI 80.1
आवेदन
ELECMAN®कठोर धातु नलिका आमतौर पर भारी गेज स्टील से बनी होती है और घुमावदार फिटिंग का उपयोग करके स्थापित की जाती है। जब इसे बाहर इस्तेमाल किया जाता है तो यह मौसम से बचा सकता है, आग का सामना कर सकता है,और यहां तक कि अपने विद्युत उपकरणों के लिए संरचनात्मक समर्थन प्रदान करते हैंइसके भौतिक और यांत्रिक गुणों से नलिका का जीवन चक्र लम्बा होता है।
विशेषताएं
प्रमाणन और अनुपालन
ELECMAN®UL6 कार्बन स्टील संरचनात्मक कठोर स्टील कंडक्ट (RSC कंडक्ट)कार्बन स्टील, विद्युत वेल्डेड, जस्ती और निम्नलिखित विनिर्देशों के अनुसार निर्मित किया जाना चाहिएः
विनिर्देश डेटा
ELECMAN®UL6 कार्बन स्टील संरचनात्मक कठोर स्टील कंडक्ट (RSC कंडक्ट)UL सुरक्षा मानक 6 के अनुसार सूचीबद्ध हैं और ANSI C80 के अनुसार निर्मित हैं।6विवरण तालिका 1 के अनुसार होगा।
| तालिका 1 | |||||||
| CAT # | व्यापार का आकार | बाहरी व्यास | दीवार की मोटाई | लम्बाई | |||
| इंच | मिमी | इंच | मिमी | पैर | मिमी | ||
| RSC050 | 1/2" | 0.840 | 21.34 | 0.104 | 2.64 | 10 | 3050 |
| RSC075 | 3/4" | 1.050 | 26.67 | 0.107 | 2.72 | 10 | 3050 |
| आरएससी100 | 1" | 1.315 | 33.40 | 0.126 | 3.20 | 10 | 3050 |
| आरएससी 125 | 1-1/4" | 1.660 | 42.16 | 0.133 | 3.38 | 10 | 3050 |
| आरएससी 150 | 1-1/2" | 1.900 | 48.26 | 0.138 | 3.51 | 10 | 3050 |
| आरएससी200 | 2" | 2.375 | 60.33 | 0.146 | 3.71 | 10 | 3050 |
| RSC250 | 2 1/2 " | 2.875 | 73.03 | 0.193 | 4.90 | 10 | 3050 |
| आरएससी300 | 3" | 3.500 | 88.90 | 0.205 | 5.21 | 10 | 3050 |
| RSC350 | 3-1/2" | 4.000 | 114.30 | 0.215 | 5.46 | 10 | 3050 |
| RSC400 | 4" | 4.500 | 114.30 | 0.225 | 5.72 | 10 | 3050 |
| RSC500 | 5" | 5.563 | 141.30 | 0.245 | 6.22 | 10 | 3050 |
| RSC600 | 6" | 6.625 | 168.30 | 0.268 | 6.80 | 10 | 3050 |
| नोटः लागू सहिष्णुता | |||||||
| लंबाईः 10 फीट ± 1/5 इंच. 3050 मिमी ± 5.08 मिमी. | |||||||
| बाहरी व्यासः 1/2 " से 2 " ± 0.015 इंच। 2-1/2 " से 4 " ± 0.025 इंच (73 मिमी ± 0.64 मिमी) । 5 से 6 इंच ± 1% |
|||||||
कच्चा माल
ELECMAN ® कठोर इस्पात कंडक्ट (RSC) कार्बन संरचनात्मक इस्पात (Q195) से निर्मित है।
रासायनिक संरचना
स्टील का प्रकार और रासायनिक संरचना (पिघलने का विश्लेषण) तालिका 2 के अनुसार होनी चाहिए।
| तालिका 2 | |||||||
| प्रकार | ग्रेड | रासायनिक संरचना,% | डीऑक्सीकरण विधि | ||||
| सी | एमएन | हाँ | एस | पी | |||
| अधिकतम | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F |
निर्माण प्रक्रिया
ELECMAN ® कठोर स्टील कंडक्ट (RSC) निम्नलिखित उत्पादन प्रक्रिया के अनुसार निर्मित किया जाता हैः
गुणवत्ता नियंत्रण
ELECMAN के प्रत्येक व्यक्ति को गहराई से पता है कि ELECMAN का मूल मूल्य ग्राहकों को उच्च गुणवत्ता वाले उत्पाद प्रदान करना है, यही कारण है कि ELECMAN QC विभागों में बहुत सख्त गुणवत्ता नियंत्रण प्रक्रिया है,कच्चे माल से उत्पादों तक, ELECMAN QC विभाग हर प्रक्रिया की देखरेख, सुनिश्चित करें कि हर प्रक्रिया मानक का पालन, के लिए आरएससी कंडक्ट, QC विभाग आयामों का निरीक्षण करने की जरूरत है, वेल्डिंग लाइन,जस्ता कोटिंग और झुकने की विशेषता.
पैकेजिंग की जानकारी
आरएससी के नलिकाओं बुना बैग के साथ बंडलों में पैक कर रहे हैं, हम भी ग्राहकों के रख सकते हैं √ पाइप पर स्टिकर, बुना बैग पर,हम ग्राहकों के लिए विभिन्न आकारों को अलग करने के लिए विस्तृत जानकारी के साथ एक बड़ा स्टिकर डाल देंगेसामान्य पैकिंग जानकारी के लिए, कृपया तालिका 3 देखें।
| तालिका 3 | ||||||
| CAT # | व्यापार का आकार | ओवरडोज | मोटाई | वजन | पैकिंग | |
| मिमी | मिमी | किलो | पीसी/छोटा बंडल | छोटा बंडल/बड़ा बंडल | ||
| RSC050 | 1/2" | 21.34 | 2.64 | 3.479 | 1 | 169 |
| RSC075 | 3/4" | 26.67 | 2.72 | 4.419 | 1 | 127 |
| आरएससी100 | 1" | 33.40 | 3.20 | 6.769 | 1 | 91 |
| आरएससी 125 | 1-1/4" | 42.16 | 3.38 | 9.472 | 1 | 61 |
| आरएससी 150 | 1-1/2" | 48.26 | 3.51 | 10.939 | 1 | 37 |
| आरएससी200 | 2" | 60.33 | 3.71 | 14.873 | 1 | 37 |
| RSC212 | 2 1/2 " | 73.03 | 4.90 | 23.184 | 1 | 19 |
| आरएससी300 | 3" | 88.90 | 5.21 | 29.921 | 1 | 19 |
| RSC350 | 3-1/2" | 101.60 | 5.46 | 39.484 | 1 | 15 |
| RSC400 | 4" | 114.30 | 5.72 | 42.942 | 1 | 10 |
| RSC500 | 5" | 141.30 | 6.22 | 63.194 | 1 | 6 |
| RSC600 | 6" | 168.30 | 6.80 | 82.599 | 1 | 6 |
| नोटः ग्राहक की पैकिंग आवश्यकताओं के अनुसार पैक किया जा सकता है | ||||||
